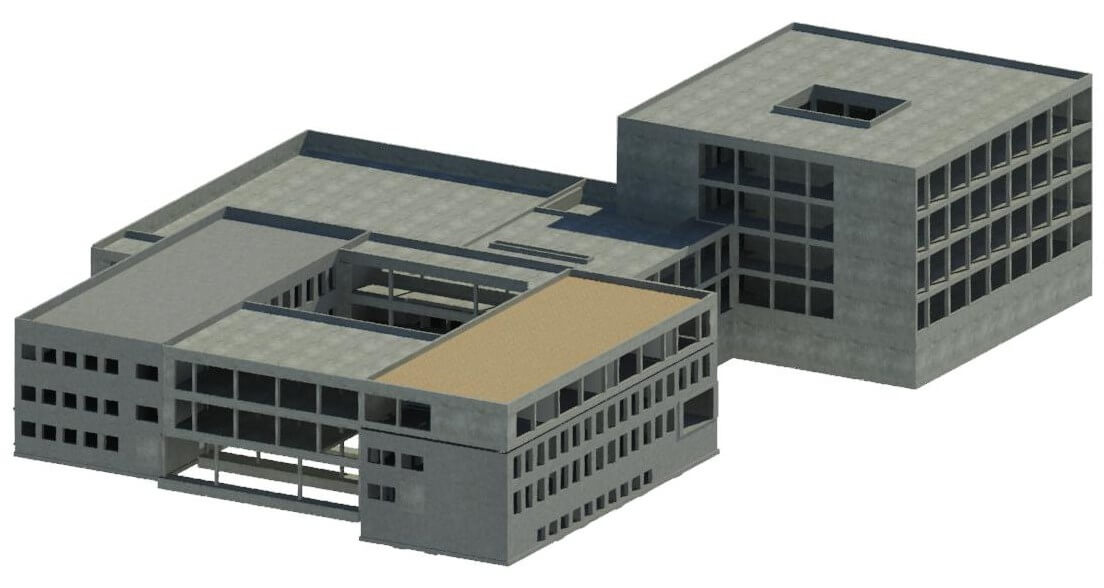

Tragwerksplanung mit BIM
(eigenes Tragwerksmodell für Genehmigungs- und Ausführungsplanung)

Projektbeschreibung und Baukonstruktionen

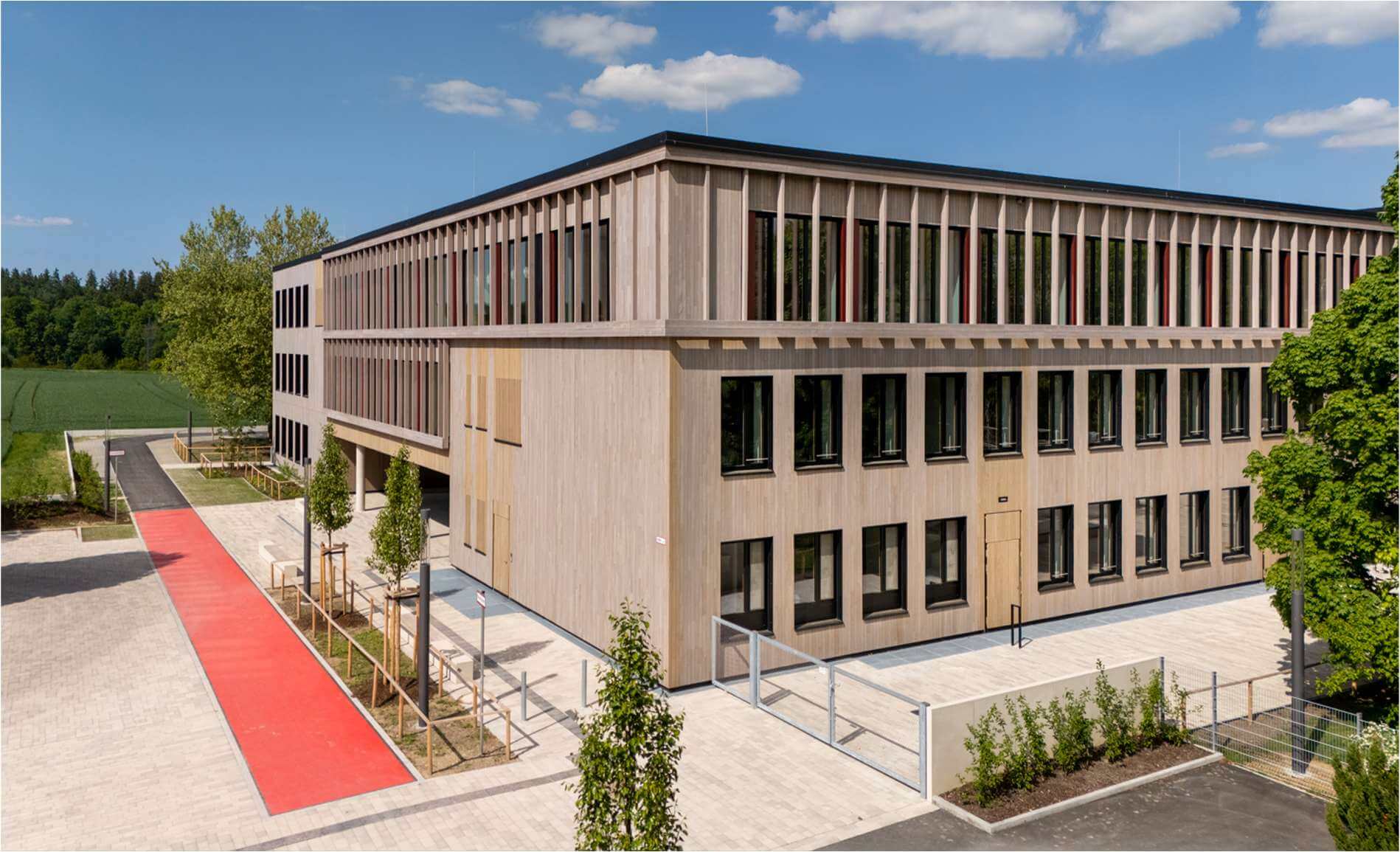

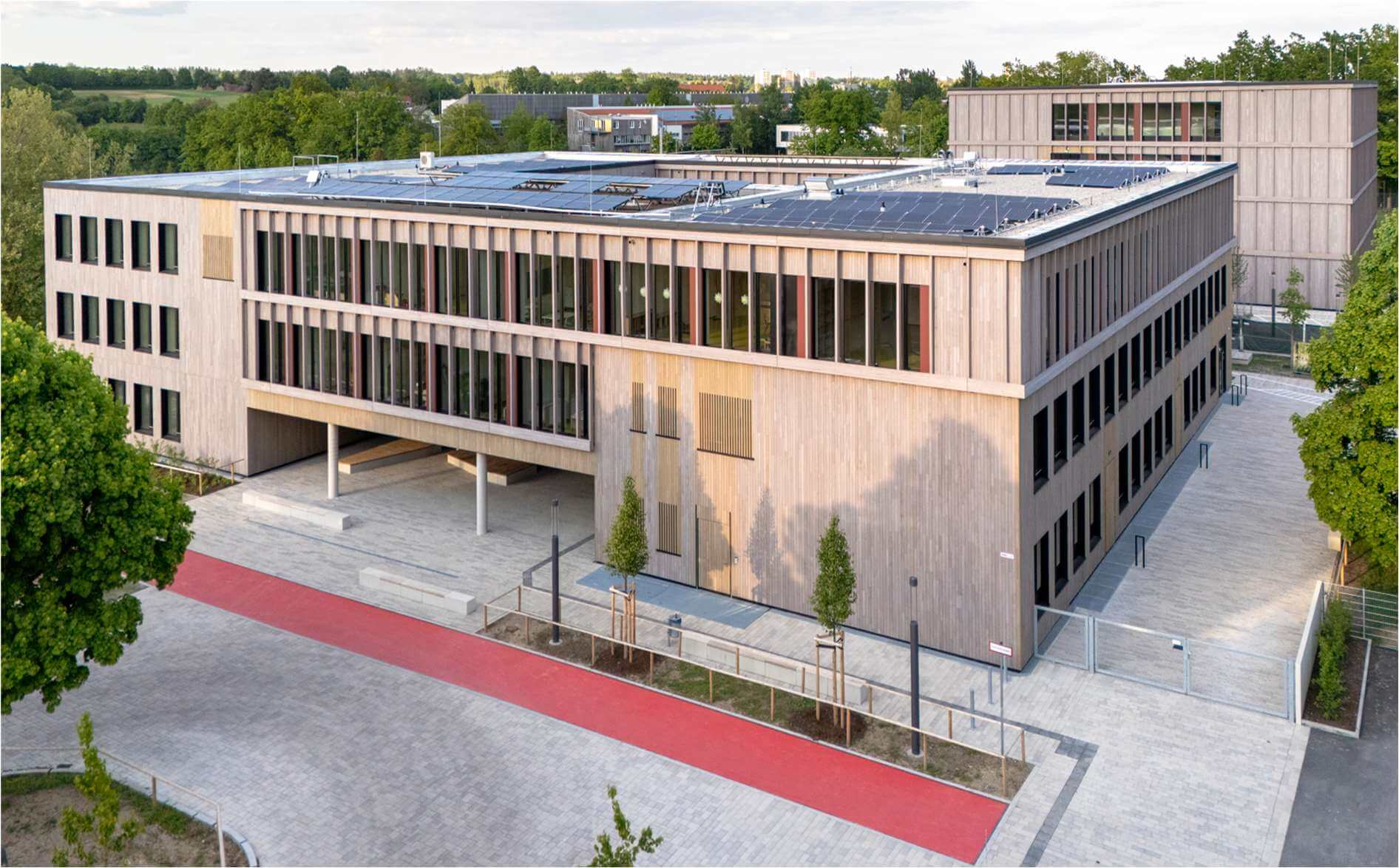

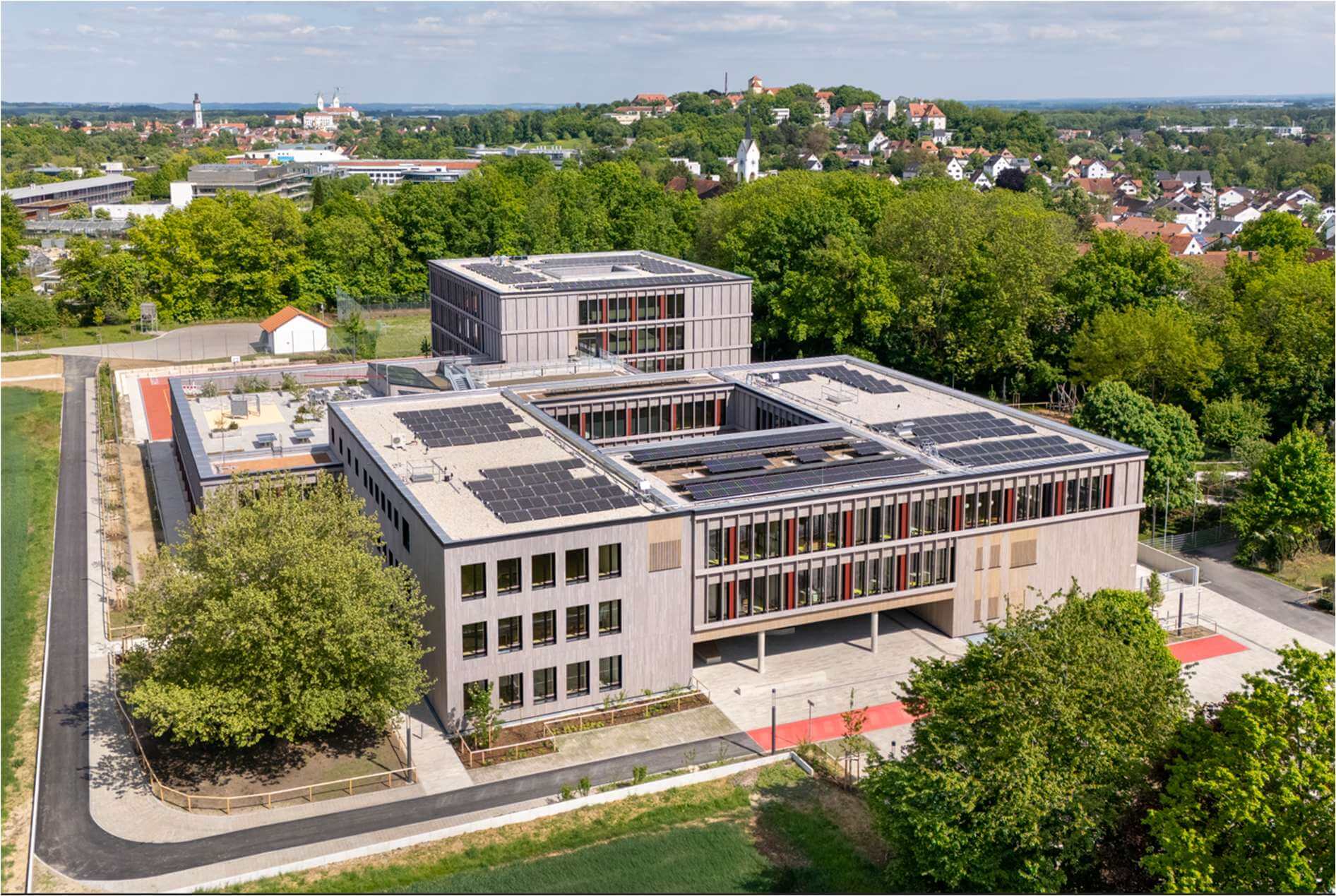

In der Hohenbachernstraße in Freising wurde von der Stadt Freising die Grundschule Vötting saniert und erweitert. Die geplante Erweiterung umfasste den Neubau eines Lernhauses sowie den Neubau der Turnhalle und Aula. Die beiden bestehenden Hauptgebäudeteile blieben erhalten. Das südliche Bestandsgebäude wurde um ein Geschoss aufgestockt.

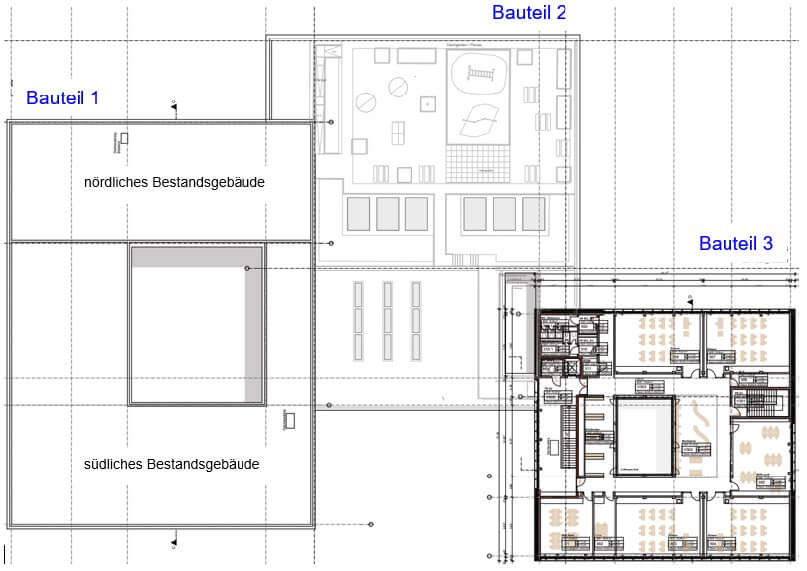

Die Erweiterung der Grundschule gliederte sich im Wesentlichen in drei Bauteile:
Bauteil 1: Verwaltung und Ganztag Bestand (Sanierung und Aufstockung)
Bauteil 2: Turnhalle und Aula (Neubau)
Bauteil 3: Lernhaus (Neubau)

Das neu zu erbauende Lernhaus (Bauteil 3) besteht aus einem Untergeschoss, einem Erdgeschoss und 3 Obergeschossen und wurde in Massivbauweise errichtet. Die vier oberirdischen Geschosse dienen im Wesentlichen der Unterbringung von Klassenräumen und Mehrzweckräumen. Zudem ist in der Mitte des Gebäudes ein Lichthof angeordnet.

Die Turnhalle mit der Aula bildet das Bauteil 2, welches ebenfalls in Massivbauweise errichtet wurde und nordwestlich an das Bauteil 3 angrenzt. Das Dach der Turnhalle (Spannweite 28 m) wird als Dachterrasse genutzt. Als Dachtragwerk wurden Spannbetonbinder vorgesehen, auf denen eine Stahlbetondecke auflagert. Damit das Dachtragwerk unterstützungsfrei erbaut werden konnte, wurde die Stahlbetondecke in Halbfertigteilbauweise errichtet. Für das Dachtragwerk über der Aula waren ebenfalls Spannbetonbinder vorgesehen. Bauteil 2 und 3 sind über Stahlbetonwände ausgesteift.
